HP系列多缸液压圆锥式破碎机主要用于砂石加工的二级或三级破碎过程。该机在处理硬度较大的物料和细碎方面具有独特的优势，被广泛应用于玄武岩、花岗岩、河卵石等中等硬度物料的破碎任务。
HP系列圆锥破碎机具有高破碎效率、便捷的操作，最重要的是能够解决人们普遍关心的产量、产品粒度、细粒级含量、生产维护成本以及适用性范围等方面的问题。

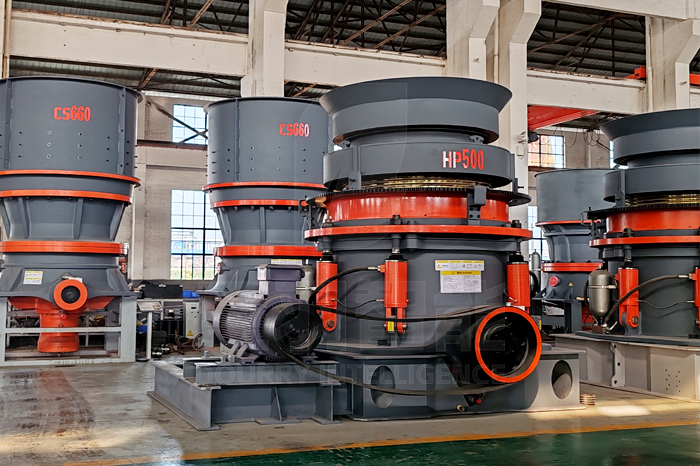

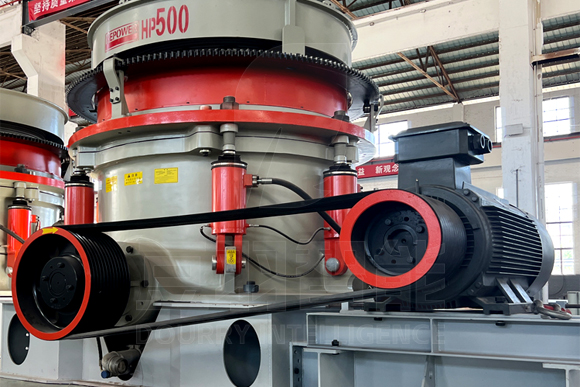

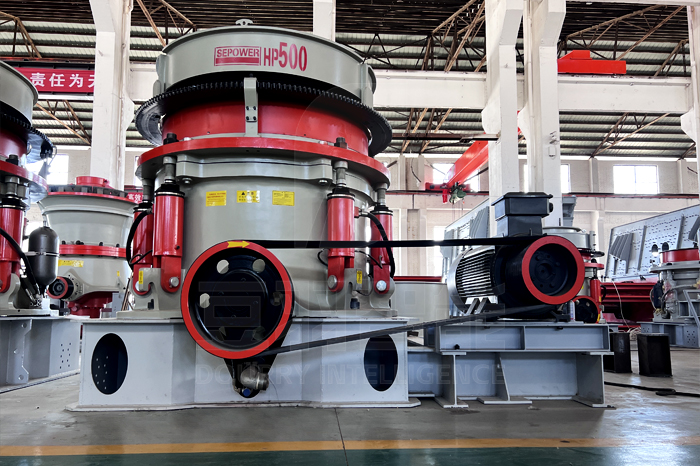

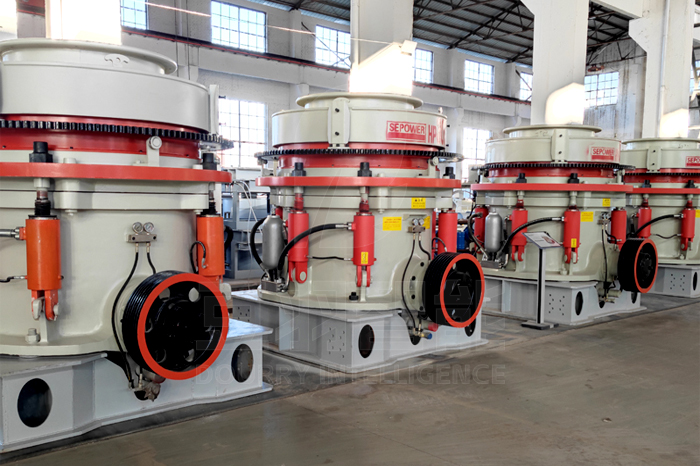

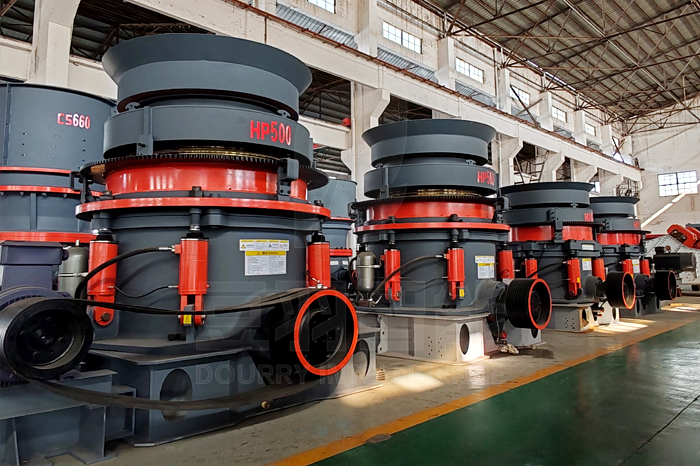

HP系列多缸液压圆锥破碎机图片实拍
性能特点
一、层压破碎
破碎腔，转速，偏心距(冲程)的合理结合使得：
破碎发生在物料之间，衬板寿命延长。
出料粒级更加均匀，呈立方体，利于建筑制砂作业。
二、先进的液压系统
大通径油管，大容量蓄能器，反应更迅速，设备更加安全稳定。
排料口的调节(通过液压马达的正反向旋转),过铁保护，清腔，排料口的锁紧，及设备的快速拆装等操作简单方便，减少停机时间，节省人力物力。
三、一体式液压润滑系统
润滑站液压站一体化，占地面积小，维护方便。
润滑油量较同规格设备减少了1/5。
德国AKG 风冷散热器，无缺水漏水之后顾之忧。
大流量齿轮泵，供油稳定可靠。
油池回油处和传动轴回油处增加温度传感器，温度检测更精确，保护更可靠。
四、优化型破碎壁、轧臼壁
加厚设计，更加有力、可靠，使用寿命长。
固定更先进，安装更换无需填胶，缩短了停机时间。
五、安全可靠
触摸屏智能控制系统：操作方便直观，数据记录齐全，保护灵敏。
轴承设计更先进：承载面积大，轴承压强小；承载能力大，轴承寿命长。
整体铸钢机架，臂架箱型梁设计，机架强度更大。
多重密封保护：正压防尘， U-T 密封和接触式球面浮动密封，保证润滑油的清洁度。
工作原理
在工作时，动锥沿着内表面做旋摆运动。当接近定锥时，物料受到动锥的挤压和弯曲而被破碎；而在远离动锥的地方，已经破碎的物料由于重力作用从锥底下落。整个破碎和卸料过程沿着内表面连续依次进行。锁紧保护油缸由若干个锁紧保护油缸、过铁保护蓄能器、缓冲蓄能器组及管路组成。锁紧保护油缸主要用于过铁保护和清理破碎腔，每两个液压缸配一只缓冲蓄能器，在正常破碎时，用以吸收由于少量硬料造成的调整环跳动冲击现象。
技术参数

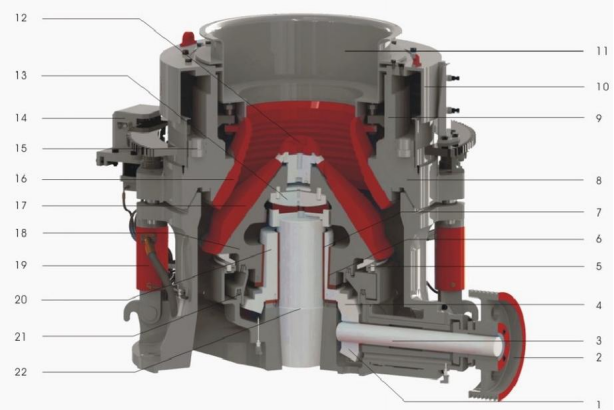

1小锥齿轮 | 12锥头 |
2皮带轮 | 13球轴承 |
3传动轴 | 14液压调整装置 |
4大锥齿轮 | 15锁紧缸 |
5球面浮动密封 | 16轧臼壁 |
6 下 衬 套 | 17破碎壁 |
7偏心套内衬 | 18动锥 |
8 支 撑 套 | 19保险缸 |
9调整环 | 20偏心套 |
10防尘罩 | 21 U密封 |
11料斗 |
型号 | CSS(m)紧边排料口尺寸 | ||||||||||
8mm | 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 45mm | 51mm | |
HP300 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 | |
HP500 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | 200-350 | |
HP800 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | 265-340 | |
型号 | 腔型 | 闭口边进料口尺寸 | 最小排料口尺寸 | 处理能力 | 功率 | 外形尺寸 (长x宽x高) | 重量 |
HPT300 | C1(超粗)Extra Coarse | 230 | 25 | 220-440 | 220(300) | 2726×1950×2182 | 20 |
C2(粗) Coarse | 210 | 20 | 190-380 | ||||
M(中)Medium | 150 | 16 | 175-320 | ||||
F1(细) Fine | 105 | 13 | 110-260 | ||||
F2(超细) Extra Fine | 80 | 10 | 100-240 | ||||
HPT500 | C1(超粗) Extra Coarse | 330 | 38 | 425-790 | 400(500) | 3447×2830×2977 | 40 |
C2(粗) Coarse | 290 | 30 | 380-700 | ||||
M(中) Medium | 210 | 22 | 330-605 | ||||
F1(细) Fine | 130 | 16 | 270-535 | ||||
F2(超细) Extra Fine | 95 | 13 | 200-430 | ||||
HP800 | C1(超粗) Extra Coarse | 350 | 38 | 545-1200 | 630(850) | 3970×3260×4367 | 70 |
C2(粗) Coarse | 300 | 32 | 495-1050 | ||||
M(中) Medium | 265 | 25 | 470-950 | ||||
F1(细)Fine | 220 | 17 | 385-730 | ||||
F2(超细) Extra Fine | 150 | 14 | 310-600 | ||||
F3(超细) Extra Fine | 90 | 10 | 260-550 | ||||
技术数据如果有变动，恕不另行通知。 | |||||||
