查看画册DY1030整形制砂楼是生产精品砂石骨料的塔楼式集成设备，由地仓式原料输送系统、提升系统、破碎整形制砂系统、除尘选粉系统、筛分系统、制砂主楼、除尘主楼、加湿搅拌系统、成品输送系统、智能控制系统共十个主要部件组成。

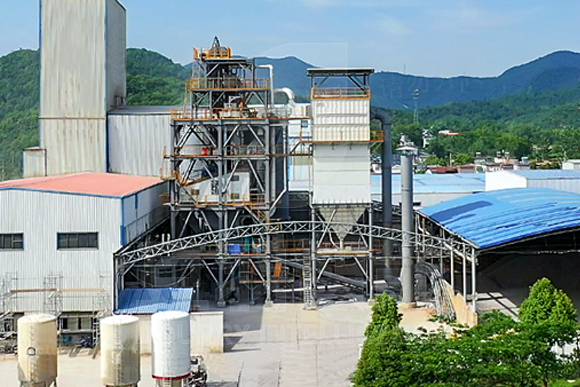

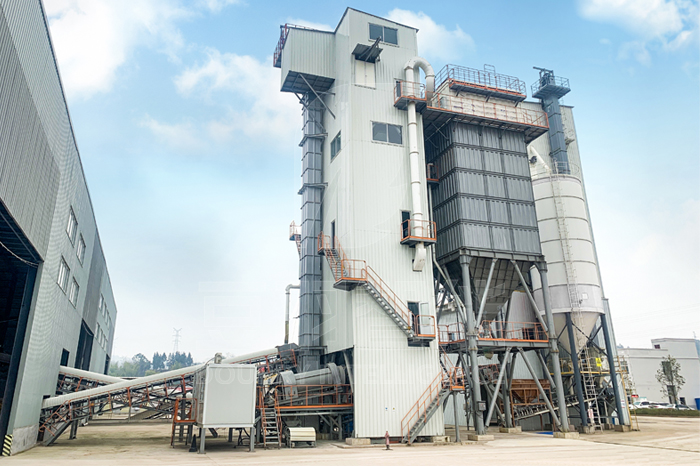

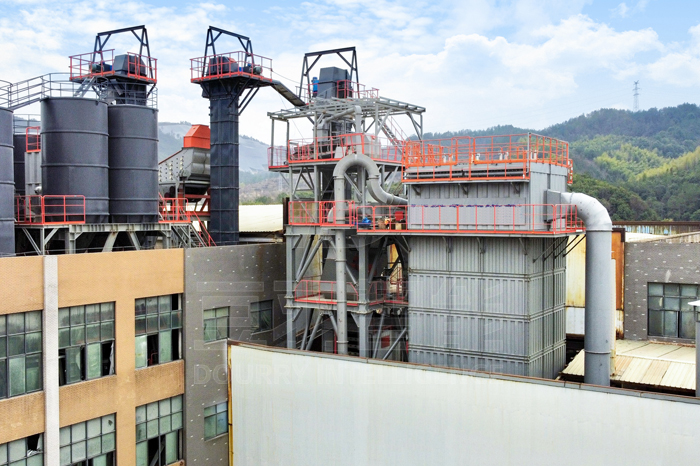

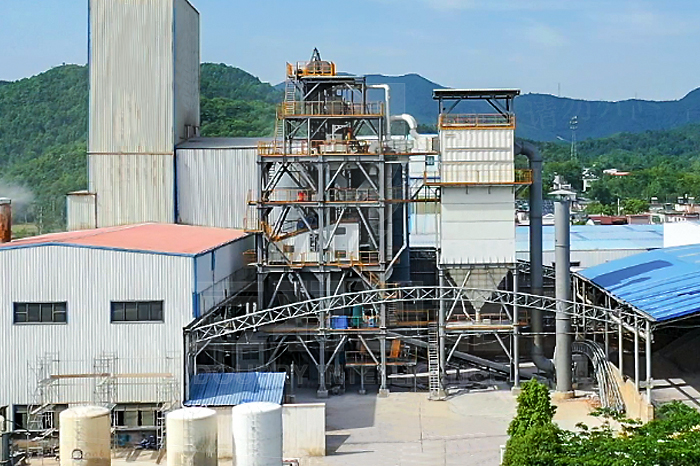

DY系列整形制砂楼图片实拍
性能特点
高效率
模块化设计，安装便捷；塔楼式设计，防磨损材料升级，耐磨件使用时间长，检修高效；集中控制系统，管理高效；
高品质
成品砂性能稳定、可调控、含粉量可控，级配合理，出料粒形圆润，以高方形和球形为主；
高环保
塔楼式制砂机设备采用封闭结构，密闭输送系统、风选工艺、拌湿机配置，做到粉尘不外溢，无扬尘，环保生产；
高回报
设备性能稳定、工艺合理，耗能低，智能化电控系统，设备运行效率高，管理成本低，人力投资少，回本快；
工作原理
其工作原理为：0-40mm原料通过提升机送入立轴冲击式破碎机，经过高频石打石破碎研磨后进入直线振动筛，经筛分后合格的物料通过加湿搅拌机拌湿后输送至成品库，超限径物料则返回立轴冲击式破碎机再加工，同时整个生产过程中通过除尘及选粉系统保证负压生产和成品砂中粉含量的控制，经DY1030制砂楼处理后产出级配合理，粒型圆润，含粉量可控的成品砂，以及干燥洁净、可进行统一回收利用的高附加值石粉。
整机结构布置采用高度集约的塔楼式布置，占地面积小。在钢结构的设计上，力求简洁、整体性强、便于加工制造，细节设计上，追求精细、美观。
技术参数
型号 | DY1030 | |||
功能 | 制砂 | 砂石同出 | ||
设备对原材料要求
| 最大入料粒径 | 40mm | ||
水分含量 | ≤1.5% | |||
泥土含量 | ≤1% | |||
石粉含量 | ≤5% | |||
原材料种类 | 非风化的各种软、硬岩石，且抗压强度满足 | |||
原料投入量 | 90-110t/h | 180-300t/h | ||
生产能力 | 机制砂（0-4.75mm） | 80-90t/h | 60-80t/h | |
机制碎石（5-31.5mm） | / | 110-200t/h | ||
噪声控制 | 楼外（40m）≤65dB（A） | |||
占地面积（长×宽×高） | 27.5m×7.5m×28m | |||
粉尘控制 | 有组织排放≤20mg/ m3 | |||
装机功率 | ≈740kW | |||
型号 | DY1545 | |||
功能 | 制砂 | 砂石同出 | ||
设备对原材料要求
| 最大入料粒径 | 40mm | ||
水分含量 | ≤1.5% | |||
泥土含量 | ≤1% | |||
石粉含量 | ≤5% | |||
原材料种类 | 非风化的各种软、硬岩石，且抗压强度满足60MPa-300 MPa | |||
原料投入量 | 130-150t/h | 280-450t/h | ||
生产能力 | 机制砂（0-5mm） | 110-130t/h | 60-100t/h | |
机制碎石（5-31.5mm） | / | 200-350t/h | ||
噪声控制 | 楼外（40m）≤65dB（A） | |||
占地面积（长×宽×高） | 28m×8.5m×28m | |||
粉尘控制 | 有组织排放≤20mg/ m3 | |||
装机功率 | ≈1060kW | |||
