查看画册C系列颚式破碎机，是我公司在引进吸收国外先进技术的基础上，根据客户现场的实际需求，采用新型的设计结构设计研发的一款新型颚式破碎机。该系列颚式破碎机拥有高效的运动性 能和强劲的动力，保证了其能够在恶劣的矿山环境下高效稳定的工作，是传统颚式破碎机理想的升级替代产品。

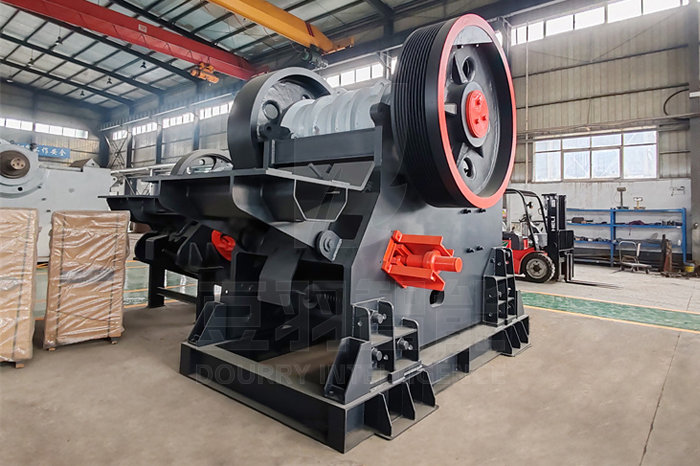

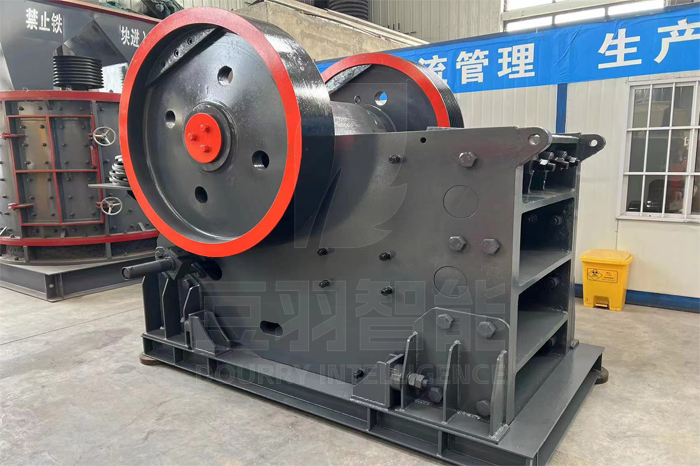

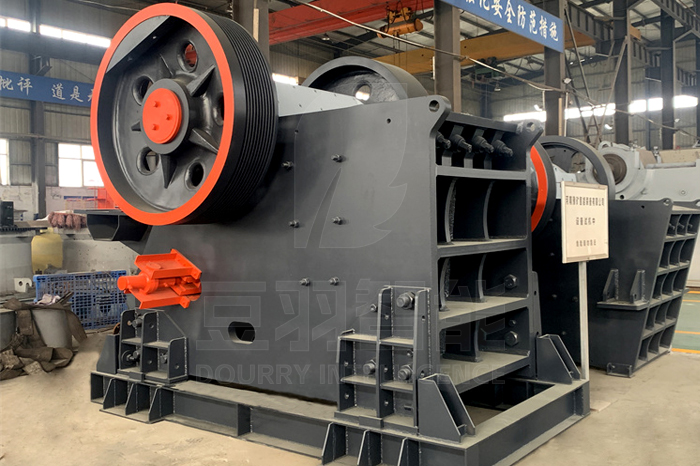

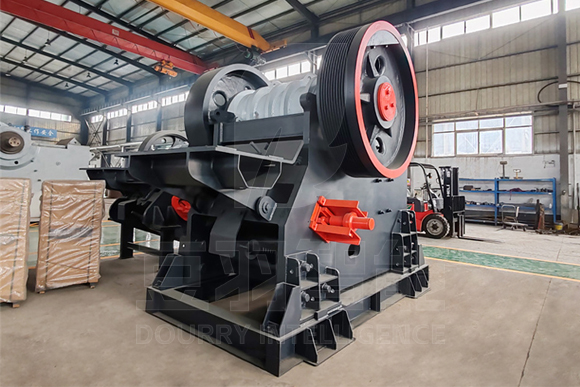

C系列颚式破碎机图片实拍
性能特点
独特减震设计
破碎效率高
调整更方便
机体可靠性高
安装调试方便
噪音小
工作原理
电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料，实现批量生产。

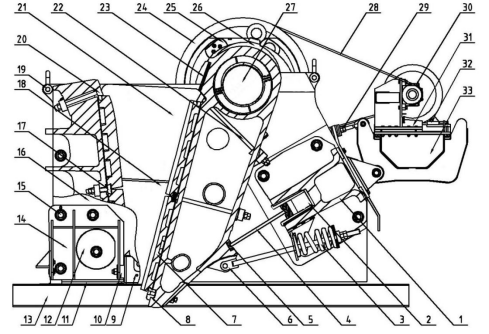

序号 | 名称 | 序号 | 名称 | 序号 | 名称 |
1 | 后墙 | 2 | 楔块(含调整装置) | 3 | 弹簧 |
4 | 肘板 | 5 | 肘板垫 | 6 | 弹簧拉杆 |
动颚板 | 8 | 颚板下挡块 | 9 | 支撑座 | |
10 | 减震垫 | 11 | 减震垫板 | 12 | 压盖 |
13 | H型钢 | 14 | 支架 | 15 | 联接螺栓 |
16 | 侧墙板(及前墙) | 17 | 中间压铁 | 18 | 下边护板 |
19 | 吊环 | 20 | 上楔块 | 21 | 上边护板 |
22 | 联接螺栓 | 23 | 动颚护板 | 24 | 飞轮(皮带轮) |
25 | 配重块 | 26 | 动颚体 | 27 | 偏心轴 |
28 | 皮带 Belt | 29 | 拉杆(含阻尼块) | 30 | 小皮带轮 |
31 | 小皮带轮座架(含轴承、轴承座、联轴器(视机型而定)) | ||||
32 | 电机 | 33 | 电机座 | ||
技术参数
| C80 | C100 | C110 | C125 | C145 | C160 | C200 | ||
给料口长度(mm) | 800 | 1000 | 1100 | 1250 | 1450 | 1600 | 2000 | |
给料口宽度(mm) | 520 | 760 | 850 | 950 | 1100 | 1200 | 1500 | |
电机动率(Kw) | 75 | 110 | 160 | 160 | 200 | 250 | 400 | |
转速(rpm) | 350 | 260 | 230 | 220 | 220 | 220 | 200 | |
产品尺寸(mm) Final Product Size | 紧边排料口(mm) Discharging Size
| 吨/小时(T/H) | 吨/小时(T/H) | 吨/小时(T/H) | 吨/小时(T/H) | 吨/小时(T/H) | 吨/小时(T/H) | 吨/小时(T/H) |
| 0-90 | 60 | 80-110 | ||||||
| 0-105 | 70 | 100-135 | 130-180 | |||||
| 0-120 | 80 | 110-150 | 150-200 | 160-240 | ||||
| 0-135 | 90 | 130-175 | 170-220 | 180-260 | ||||
| 0-150 | 100 | 145-190 | 190-250 | 200-280 | 240-340 | |||
| 0-185 | 125 | 180-245 | 235-310 | 250-360 | 280-410 | 320-470 | ||
| 0-225 | 150 | 225-290 | 280-360 | 300-430 | 340-480 | 370-550 | 420-610 | |
| 0-260 | 175 | 330-420 | 340-490 | 370-550 | 430-630 | 470-700 | 620-890 | |
| 0-300 | 200 | 380-550 | 420-620 | 480-710 | 530-790 | 690-1000 | ||
| 0-340 | 225 | 470-690 | 540-790 | 590-880 | 770-1100 | |||
| 0-375 | 250 | 520-760 | 600-870 | 650-970 | 850-1200 | |||
| 0-410 | 275 | 660-950 | 700-1060 | 930-1300 | ||||
| 0-450 | 300 | 750-1100 | 1000-1500 | |||||
